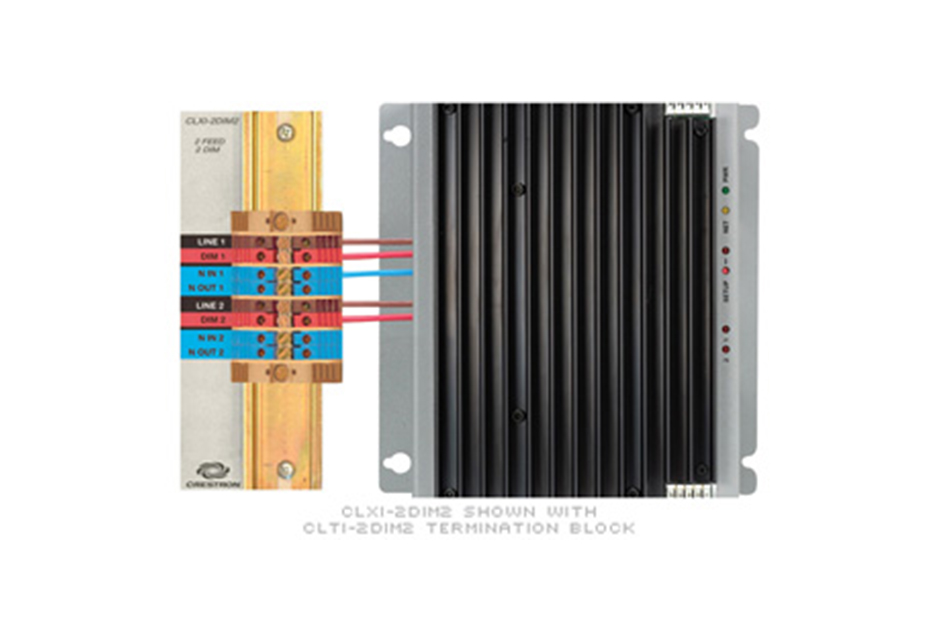

CRESTRON快思聪 CLXI-2DIM2调光模块

产品中心 > 智能控制系统 > CRESTRON快思聪 CLXI-2DIM2调光模块

CRESTRON快思聪 CLXI-2DIM2调光模块

2通道调光模块,2提要——国际版,230 v

调光器通道2
 每通道10安培(2300瓦)
 模块总20安培(4600瓦)
 负载类型白炽,磁低压,霓虹灯/冷阴极,可控2线荧光

功率要求
 230伏交流电,50/60Hz单相;
 所有的饲料必须相同的阶段或分相

连接器的模块
 模块互连(2)5针0.156英寸头;
 Cresnet /覆盖互连端口;
 相邻CLXI-Series模块使用提供互连电缆
 连接通过CLTI或CLTIBN接线盒(单独出售)
 1号线- 2(2)导轨接线端子,布朗,线路功率输入;
 必须同相或分相
 昏暗的1 - 2(2)导轨接线端子,红色,通道输出
 1 - 2 N(2)导轨接线端子,蓝色,中性线输入
 N 1 - 2(2)导轨接线端子,蓝色,中性色通道输出

按钮
 设置用于手动激活和TSID频道

领导的指标
 压水式反应堆(绿色)表示力量应用于线终端
 净(黄色)显示与控制系统通信
 1 - 2(红色x2)表示每个通道的状态
 设置(红色)表示单位在设置/手动模式
 环境
