SHENCOOLS声克 MAX0404-4K@60HZ（HDMI 2.0 4:4 Matrix）
SHENCOOLS声克 MAX0404-4K@60HZ（HDMI 2.0 4:4 Matrix）
MX0404-1018-000 Matrix可以通过前面板按钮，IR，RS232和带有Telnet API和Web UI的LAN控制进行控制。 还提供了独立的DIP开关，用于高级EDID管理。
该矩阵专为1U机架安装和独立安装而设计，提供了超高清A / V切换和分配解决方案，非常适合各种应用，例如办公室，学校，会议室，酒店等。
特征
包括4个HDMI输入和4个HDMI输出
输入和输出支持高达4K @ 60Hz 4：4：4 8bit和HDCP 2.2的视频分辨率
支持4K HDR
multiple在多个视频源之间快速切换
支持来自每个HDMI输出的L / R模拟音频去嵌入输出
s支持前面板按钮，IR，RS232和LAN（Telnet API和Web UI）控制选项
支持通过RS232和Telnet连接进行API命令控制
D独立的DIP开关用于手动EDID管理Package Contents
（1）MX0404-1018-000矩阵x 1
（2）红外遥控器x 1
（3）USB转UART电缆x 1
（4）交流电源线（带美国插头）x 1
（5）安装支架（带螺丝）x 2
技术指标
| 技术 | |
输入/输出接口 | 4 x HDMI IN 4 x HDMI OUT 4 x AUDIO OUT 1 x IR EXT. 1 x LAN 1 x RS232 DB9 port 1 x ACI |
输入/输出视频类型 | HDMI with HDR, HDCP 2.2 |
| 支持输入/输出分辨率 | 800x6008, 848x4808, 1024x7688, 1280x7688, 1280x8008, 1280x9608, 1280x10248, 1360x7688, 1366x7688, 1440x9008, 1600x9008, 1600x12008, 1680x10508, 1920x12008, 2048x11528, 3840x21602,3,5,8, 4096x21602,8720x4808 (480p), 720x5766 (576p), 1280x7206 (720p50), 1280x7208 (720p60), 1920x10806 (1080p50), 1920x10808 (1080p60) 1 = at 23.98 Hz, 2 = at 24 Hz, 3 = at 25 Hz, 4 = at 29.97 Hz, 5 = at 30 Hz, 6 = at 50 Hz, 7 = at 59.94 Hz, 8 = 60 H |
音频格式 | HDMI:完全支持HDMI 2.0规范中的HDMI音频格式; L / R模拟音频输出: PCM 2.0 |
| 控制 | |
| 控制方式 | 前面板按钮，IR，RS232，LAN (支持 API & Web 浏览器) |
| 参数 | |
| 工作温度/RH | 32°F ~ 113°F (0°C ~ 45°C) |
贮存温度/RH | -4°F ~ 158°F (-20°C ~ 70°C) |
静电防护 | 人体模型：±8kV（气隙放电）/±4kV（接触放电） |
电源 | AC 100~240V 50/60Hz |
耗电量（最大值） | 1018P: 22W; 4K: 27.50W |
尺寸（宽x高x深） | 440mm x 300mm x 43.5mm/ 17.32" x 11.81" x 1.71" |
| 产品净重 | 3.58kg/7.89lb |
| 所需的机架空间 | 1U |
| 资质认证 | CE, FCC |
电缆规格
| 电缆类型 | 范围 | 支持视频 |
| HDMI | 输入/输出: 49ft/15m | 1080P@60Hz |
输入: 16ft/5m 输出: 33ft/10m | 4K@60Hz 4:2:0 8bit with HDR | |
输入: 10ft/3m 输出: 16ft/5m | 4K@60Hz 4:4:4 8bit with HDR |

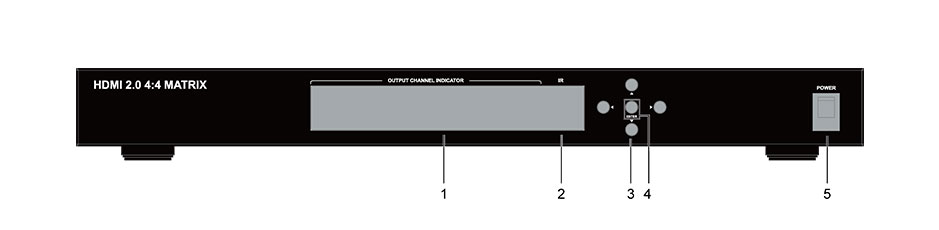

| No. | 名称 | 描述 |
| 1 | 输出通道指示器 | 指示输出端口1-4的输入 |
| 2 | 红外窗口 | 从红外接收信号 |
| 3 | 选择按钮 | 选择输入和输出通道 |
| 4 | 输入按钮 | 按下以实现输入和输出选择 |
| 5 | 电源开关 | 按下以打开或关闭矩阵 |

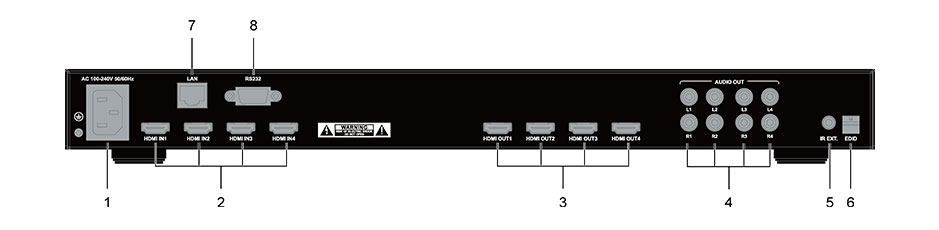

| ID | 名称 | 描述 |
| 1 | 电源 | 接受100-240V 50 / 60Hz的交流电源。 连接提供的电源线 |
| 2 | HDMI 输入1-4 | 连接到HDMI源设备 |
| 3 | HDMI 输出1-4 | 连接到HDMI显示设备 |
| 4 | 音频输出 1-4 | 用于解嵌L / R模拟音频输出。 通过RCA立体声音频电缆连接到音频设备 |
| 5 | 红外 | 红外扩展端口。 如果需要，请连接IR接收器 |
| 6 | EDID 开关 | 用于EDID管理 |
| 7 | 网口 | RJ45端口; 连接到用于Web UI和Telnet控制的控制系统 |
| 8 | RS232 | DB9端口; 连接到用于RS232控制的控制系统 |
